Efficienza e affidabilità delle nuove pompe dell’acqua dei veicoli commerciali

Tra le difficoltà che il trasporto commerciale deve oggi affrontare figurano la stringente normativa europea sulle emissioni (Euro 6) e la necessità di ottimizzare il TCO (Costo Totale di Proprietà dei veicoli). Sono fattori decisivi per una spinta verso l’innovazione dei componenti dei motori dei veicoli in circolazione.

L’ultima generazione delle pompe dell’acqua è un ottimo esempio di come sia strutturata attualmente la gestione termica del motore, conposta essenzialmente da:

• pompe a frizione elettromagnetica (2 marce)
• pompe completamente variabili

E’ un cambiamento fondamentale rispetto alle tradizionali pompe meccaniche, che comporta un controllo intelligente che si traduce in maggiore risparmio ed efficienza.

Il vantaggio della riduzione del consumo di carburante

La riduzione delle perdite parassite nel funzionamento del veicolo costituisce il principale vantaggio delle pompe controllate, siano esse completamente variabili o a frizione elettromagnetica (2 marce).

Le pompe meccaniche tradizionali ruotano sempre solidalmente con il regime del motore, pompando il refrigerante alla massima capacità anche quando il motore è freddo o funziona a basso carico. Ne consegue uno spreco inutile di energia. Le pompe controllate, al contrario, disconnettono o riducono il flusso quando non è necessario, liberando il motore dal carico inutile.

Pompa a frizione elettromagnetica (2 marce)

E’ la tecnologia, standard in molte applicazioni Euro 5, che utilizza una frizione elettromagnetica per offrire due modalità di funzionamento:

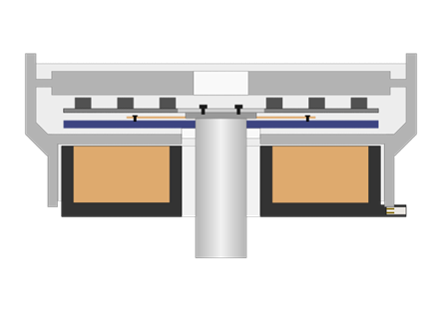

• modalità a bassa velocità (economica): quando la domanda di raffreddamento è bassa, la bobina non riceve corrente. La pompa ruota azionata solo da uno scivolamento magnetico tra la puleggia e l’albero. Questo genera un flusso ridotto, sufficiente però a mantenere la temperatura senza sprecare energia.

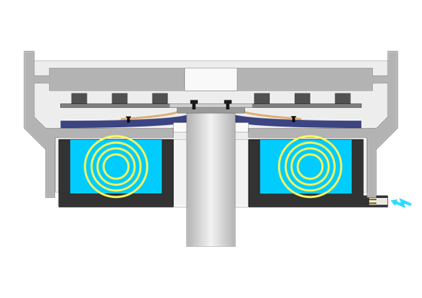

• modalità alta velocità (performante): quando l’Unità di Controllo Elettronico (ECU) rileva la necessità di massimo raffreddamento, invia corrente all’elettromagnete. Questo blocca la piastra di armatura contro la puleggia, eliminando lo slittamento e facendo ruotare la pompa alla velocità del motore (rapporto 1:1).

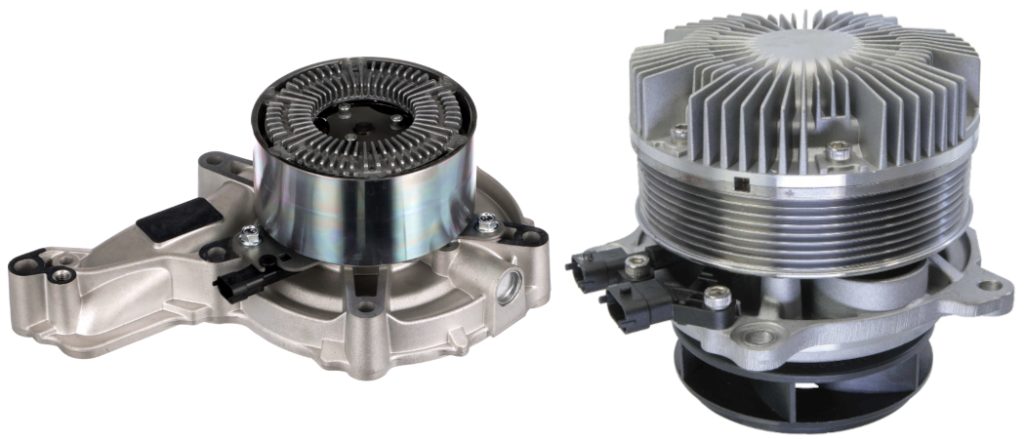

Pompe a flusso completamente variabile

L’evoluzione tecnologica verso motori sempre più complessi e volti alla più alta efficienza termica ha superato anche la soluzione a 2 marce. Si arriva così alle pompe dell’acqua completamente variabili. A differenza di quelle elettromagnetiche che hanno “gradini”, bassi o alti, queste pompe controllano la quantità di accoppiamento tra la puleggia azionata dalla cinghia e l’albero della turbina, variando con precisione la quantità di refrigerante pompata.

La pompa dell’acqua è azionata da olio viscoso di silicone, e la girante ruota tramite una puleggia. La girante raggiunge velocità diverse controllando la quantità di olio di silicone nell’area di accoppiamento:

• funzionamento: la frizione controlla il tempo di apertura e chiusura della valvola interna ricevendo diversi segnali PWM (Pulse-Width Modulation – modulazione di larghezza d’impulso) dall’ECU. Questo regola la quantità esatta di olio di silicone che entra nell’area di accoppiamento: si ottengono diversi gradi di attrito viscoso e, di conseguenza, velocità di uscita differenti per la stessa velocità di ingresso. Inoltre, la velocità effettiva della pompa viene trasmessa all’ECU tramite un sensore di velocità (anello magnetico), permettendo un controllo perfetto a circuito chiuso.

Vantaggi rispetto alla versione a 2 marce

• Assenza di scivolamento magnetico: nelle pompe a frizione precedenti, la modalità “bassa velocità” funziona tramite slittamento magnetico costante, con generazione di calore. Le pompe variabili ottimizzano questo processo.
• Risparmio eccellente: mentre una pompa a 2 marce riduce la potenza assorbita di circa il 40%, una pompa completamente variabile può ottenere una riduzione del 50%.
• Stabilità termica: la pompa variabile consente di mantenere stabile la temperatura del motore al punto ottimale (ad esempio, 90°C) indipendentemente dai giri al minuto, evitando i picchi di “sovra” o “sottoraffreddamento” dei sistemi tradizionali .

Installazione e manutenzione professionale

Allo scopo di garantire la durata operativa di queste pompe altamente tecnologiche, è fondamentale per le officine seguire un protocollo rigoroso. Sulla base delle raccomandazioni di esperti come Gates, i punti critici sono:

• Scarico del sistema: non va mai installata una nuova pompa in un circuito sporco. Il refrigerante vecchio o contaminato è la causa principale di guasto prematuro alle guarnizioni meccaniche. Si consiglia un lavaggio completo del sistema prima dell’installazione.
• Uso di sigillanti: se la pompa è dotata di una guarnizione preformata o di un O-ring, ulteriore pasta sigillante non deve essere usata. La quantità in eccesso può staccarsi, entrare nel circuito e ostacolare il flusso o danneggiare la tenuta dinamica.
• Spurgo corretto: eliminare tutta l’aria dal sistema è fondamentale nelle pompe variabili. Una sacca d’aria attorno alla guarnizione meccanica può causare il “dry running”, che può bruciare la guarnizione in pochi minuti.

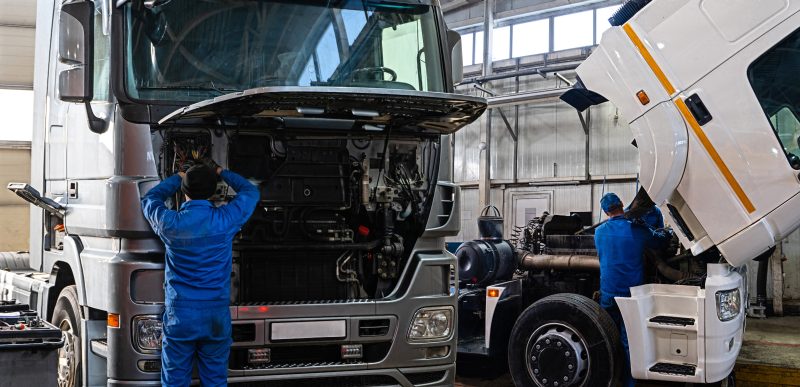

Cosa succede per l’officina

I tecnici in officina devono modificare il proprio approccio alla manutenzione in presenza di pompe dell’acqua completamente variabili o a frizione elettromagnetica. Ecco i punti fondamentali per questi componenti, non solo meccanici e chiaro esempio di meccatronica applicata ai moderni veicoli commerciali:

• Comprensione del sistema: l’interpretazione dei sintomi è corretta solo dopo la verifica se il veicolo è dotato di pompa variabile o a frizione elettromagnetica.
• Attenzione non solo riguardo alle perdite: è necessario controllare i cavi, la resistenza della bobina e i segnali PWM.
• Diagnostica: considerare che il guasto spesso può derivare non solo dai componenti meccanici della pompa, ma anche da altri fattori o sensori.

Questo approccio è fondamentale per garantire che il sistema di raffreddamento funzioni col massimo rendimento, proteggendo il motore e facendo risparmiare carburante al cliente.
