Evoluzione delle pompe dell’acqua: la chiave dell’efficienza nei veicoli commerciali

Nel competitivo settore dei veicoli commerciali, ogni goccia di carburante conta. La pressione per rispettare normative sulle emissioni sempre più severe (come l’Euro 6) e la necessità di ottimizzare il Costo Totale di Proprietà (TCO) hanno guidato l’innovazione in ogni componente del motore.

Uno dei progressi più significativi nella gestione termica è l’evoluzione delle pompe dell’acqua:

• pompe a frizione elettromagnetica (2 marce)
• pompe completamente variabili.

Questa tecnologia rappresenta un salto quantico rispetto alle pompe meccaniche tradizionali, offrendo un controllo intelligente che si traduce direttamente in risparmio ed efficienza.

Il principale vantaggio: riduzione del consumo di carburante

Il principale vantaggio di una pompa controllata (sia a frizione che variabile) è la sua capacità di ridurre le perdite. Le pompe meccaniche tradizionali ruotano sempre in solidarietà con il regime del motore, pompando refrigerante alla massima capacità anche quando il motore è freddo o funziona a basso carico. Questo spreca energia. Le pompe controllate, invece, disconnettono o riducono il flusso quando non è necessario, liberando il motore da quel carico inutile.

Le norme diventano più severe e le pompe dell’acqua si sono evolute per funzionare in modo più efficiente. Ecco perché oggi troviamo pompe dell’acqua con principi di funzionamento simili, ma non identiche.

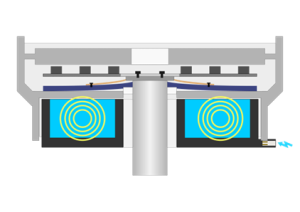

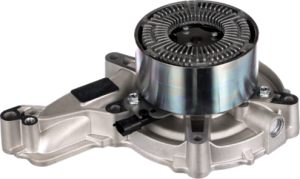

Pompa a frizione elettromagnetica (2 marce)

Questa tecnologia, standard in molte applicazioni Euro 5, utilizza una frizione elettromagnetica per offrire due modalità di funzionamento:

• modalità a bassa velocità (economica): quando la domanda di raffreddamento è bassa, la bobina non riceve corrente. La pompa ruota azionata esclusivamente da uno scivolamento magnetico tra la puleggia e l’albero. Questo genera un flusso ridotto, sufficiente a mantenere la temperatura senza sprecare energia.

• modalità alta velocità (performante): quando l’ECU (unità di controllo elettronico) rileva la necessità di raffreddamento massimo, invia corrente all’elettromagnete. Questo blocca la piastra di armatura contro la puleggia, eliminando lo slittamento e facendo ruotare la pompa alla velocità del motore (rapporto 1:1).

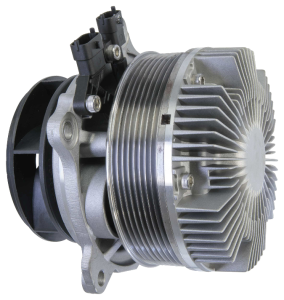

Pompa a flusso completamente variabile

L’evoluzione dei motori verso una sempre maggiore efficienza termica, può non far bastare solo “due marce”. Ed è qui che entrano in gioco le pompe dell’acqua completamente variabili. A differenza di quelle elettromagnetiche che hanno “gradini” (bassi o alti), queste pompe controllano la quantità di accoppiamento tra la puleggia azionata dalla cinghia e l’albero della turbina, variando con precisione la quantità di refrigerante pompata.

La pompa acqua è azionata da olio viscoso di silicone, e la girante ruota tramite una puleggia. La girante raggiunge velocità diverse controllando la quantità di olio di silicone nell’area di accoppiamento:

• funzionamento tecnico: la frizione controlla il tempo di apertura e chiusura della valvola interna ricevendo diversi segnali PWM (Pulse-Width Modulation – modulazione di larghezza d’impulso) dall’ECU. Questo regola la quantità esatta di olio di silicone che entra nell’area di accoppiamento, ottenendo diversi gradi di attrito viscoso e, di conseguenza, velocità di uscita differenti per la stessa velocità di ingresso. Inoltre, la velocità effettiva della pompa viene trasmessa all’ECU tramite un sensore di velocità (anello magnetico), permettendo un controllo perfetto a circuito chiuso.

Principali vantaggi rispetto alla versione a 2 marce

• Nessun scivolamento magnetico: nelle pompe a frizione precedenti, la modalità “bassa velocità” funziona tramite slittamento magnetico costante, che genera calore. Le pompe variabili ottimizzano questo processo.
• Risparmi superiori: mentre una pompa a 2 marce riduce la potenza assorbita di circa il 40%, una pompa completamente variabile può ottenere una riduzione del 50%.
• Stabilità termica: permette di mantenere stabile la temperatura del motore al punto ottimale (ad esempio, 90°C) indipendentemente dai giri al minuto, evitando i picchi di “sovraraffreddamento” o “sottoraffreddamento” tipici dei sistemi tradizionali .

Consigli per la manutenzione e l’installazione professionale

Per garantire la durata operativa di queste pompe ad alta tecnologia, è fondamentale seguire un protocollo rigoroso in officina. Sulla base delle raccomandazioni di esperti come Gates, questi sono i punti critici:

• Scarico del sistema: non installare mai una nuova pompa in un circuito sporco. Il refrigerante vecchio o contaminato è la causa principale di guasto prematuro alle guarnizioni meccaniche. Si consiglia un lavaggio completo del sistema prima dell’installazione.
• Uso di sigillanti: se la pompa è dotata di una guarnizione preformata o di un O-ring, non usare ulteriore pasta sigillante. La pasta in eccesso può staccarsi, entrare nel circuito e ostacolare il flusso o danneggiare la tenuta dinamica.
• Spurgo corretto: nelle pompe variabili, eliminare tutta l’aria dal sistema è fondamentale. Una sacca d’aria attorno alla guarnizione meccanica può causare il “dry running”, che può bruciare la guarnizione in pochi minuti.

Conclusione: implicazioni per l’officina

Le pompe dell’acqua, a frizione elettromagnetica o completamente variabile, sono un chiaro esempio di meccatronica applicata ai veicoli commerciali. Per il tecnico, è essenziale capire che non si tratta più di un semplice componente meccanico. La sua diagnosi richiede un cambiamento di mentalità:

• Fare attenzione non solo alle perdite: controllare i cavi, la resistenza della bobina e i segnali PWM
• Comprendere il sistema: sapere se il veicolo è dotato di un sistema a 2 marce o variabile è fondamentale per interpretare i sintomi.
• Usare la diagnostica: spesso, il guasto può derivare da altri fattori o sensori, non solo dai componenti della pompa.

Comprendere questa logica è fondamentale per garantire che il sistema di raffreddamento funzioni al massimo rendimento, proteggendo il motore e risparmiando carburante per il cliente.
